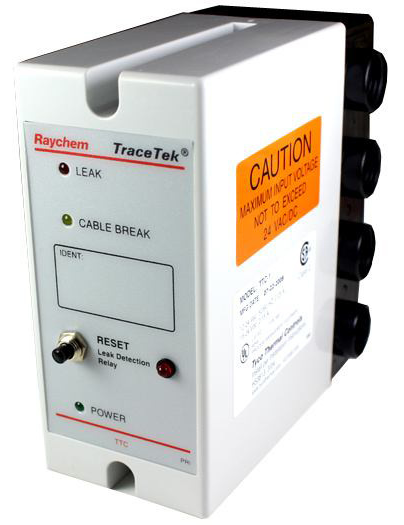

TraceTek的TTC-1模塊是一套成本低廉的液體泄漏檢測設備。本模塊在設計上既可與任何TraceTek傳感電纜配套使用，并可與各種監控系統整合。TTC-1模塊包括三套繼電器觸點，可用以進行遠程報警以及設備控制。遠程報警裝置備選。

它可以用于許多監控系統。包括繼電器觸點，可用于遠處監測和設備控制。它尺寸小，可以安在墻內或墻上。“泄漏”繼電可以現場調節，成為時間延時繼電器。延時時間可以設備，到感應線干燥時自動復位，或用手動按RESET(復位)鍵來實現?？梢栽诂F(xiàn)場進行敏感度調整。TTC控制器可接30米長線纜，供電為12-24V AC或15-24V DC。

TTC-1 模塊提供相互獨立的泄漏報警與故障報警繼電器。泄漏繼電器具有兩套觸點，因此可用于發出報警和對本地裝置提供直接控制連接。不過，本系統不適合經常性地切換使用用途。電纜中斷報警功能負責對傳感電纜與跨接電纜的完整性進行監控，如果電纜失去連續完整性即會啟動報警。故障繼電器為常態通電模式，因此對斷電情況也會發出報警信號。TTC 模塊應安裝在室內非危險地點。由于本模塊體積小，因此便于安裝在墻內、墻上或 DIN 1 導軌系統上。

參數：

傳感電纜兼容性 ： 所有 TraceTek 傳感電纜

每條通道傳感電纜最大長度 ： 100 英尺 (30 米 )

溫度額定值 ： 32°F 至 122°F (0°C 至 50°C)

塑料外殼 ： 0.77 磅 (0.35 公斤 )

電源要求 （不包括變壓器） ： 12V 至 24V 交流 ; 50/60 Hz 250 mA 或15V 至 24V 直流50 mA

端子板布線 ： 14 AWG （美國線規） ( 最大 2.5 mm2)

TraceTek 跨接電纜布線 ： 18 AWG （美國線規） (1 mm2)

繼電器 ： 泄漏 :1 DPDT, Cm 型 , 30 V 直流 或 250 V 交流 , 5 A 額定值
故障 :1 SPDT, 30 V 直流 或 120 V 交流 , 5 A 額定值常態通電

來源于：斯特紐www.jnkfp.cn
