模塊化機房的組成 |
| 2022/08/01 |
 |

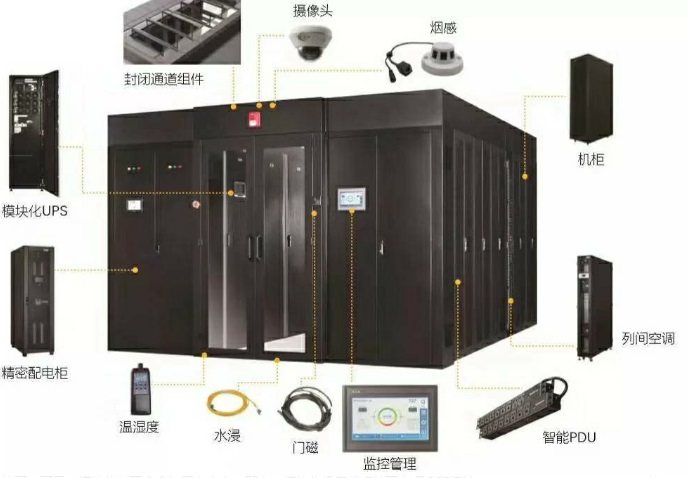

模塊化機房作為一套前衛的、安全可靠的、綜合型的監控系統，被銀行、學校、企事業、政府、發電站、倉庫、圖書館等廣泛應用。同時，模塊化機房還是集中管理供配電、動力和環境監控、門禁監控、消防監控及警報于一體的系統，有效實現機房的資源配置，優化機房結構，節省機房空間。 模塊化機房通常由機房智能監控系統、機柜系統、供配電系統、制冷系統、消防系統、綜合布線以及密閉通道組成的，可實現機房監控、溫濕度和煙霧濃度等環境監控、防火防盜以及自動報警等需求。 1.智能監控系統：實現集中管理功能，支持對監控系統的遠程管理和維護，可以使遠程操作界面與本地操作界面保持一致。通常采用分層式結構，主要分為數據采集層、數據運算及信息處理層、智能管理平臺。 2.機柜系統：大多數模塊化數據中心可配置28臺以上機柜，機柜包括了服務器機柜、網絡機柜和綜合布線柜等。模塊化數據中心配置的機柜在外觀上尺寸統一，機柜符合IEC60297-1標準，采用前后風道。 3.供配電系統：模塊化數據中心有兩種制式的配電方案，包括380V/5OHz電壓制式及480V/60Hz工業電壓制式。供配電系統包括UPS、PDF和PDU。數據中心外部電源經ups輸出到pdf，pdf輸出三相電源到各個機柜的pdu。pdu輸出電源到機柜內設備。 4.制冷系統：通常，模塊化數據中心采用行級水平送風空調進行制冷，氣流路徑為后前出。在機房內，空調和設備機柜一起組成了密閉冷（熱）通道，實現冷熱空氣隔離。 5.消防系統：數據中心機房的消防系統主要采用氣體式滅火系統。機房內一旦有異常，立刻發出告警，上報機房的消防系統，天窗將自動打開，讓中心機房內的消防氣體擴散到模塊化數據中心內。 6.綜合布線：模塊化機房的頂部安裝有走線槽，能夠?qū)崿F(xiàn)線纜的有序管理。走線槽有信號線走線槽和電源線走線槽，分別用于信號線和電源線走線。每個機柜頂部中間有走線孔，方便線連接到機柜中。走線槽可實現長度方向的擴容，且在橡膠時分上下兩個通道，實現電源線和信號線的分層管理。 7.密閉通道：模塊化數據中心機房的密閉通道主要由端門和天窗組成。端門通常有推拉門和雙開門兩種。而天窗是采用平頂結構方案，平頂天窗主要由側板、頂板、旋轉天窗組成。 模塊化機房內的各個組成部分各司其職，工作內容也不盡相同，分開來說是一個一個不同的模塊，卻共同堆積、集中起來組成了一個機房，使模塊化機房實現智能的、高效的、穩定的運行，讓企事業等花費最少的投資獲得最大的利益，從而降低運營維運成本。
來源于：斯特紐www.jnkfp.cn
